Мишень 678

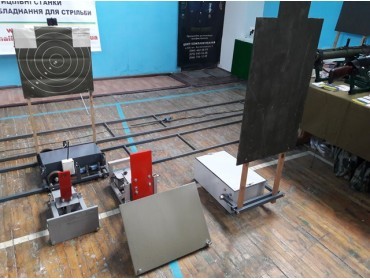

"Мишенная установка 678 (МУ678) последняя версия 2016 года"

Презентация ""МУ 678"" президенту Украины Петру Алексеевичу Порошенко, командующему Национальной Гвардии Украины генерал-лейтенанту Юрию Владимировичу Аллерову, а так же гостям в День Национальной Гвардии Украины 26 марта 2016 г.

Первая версия МУ 678, которая была успешно протестирована на протяжении 6 месяцев и, в дальнейшем, усовершенствована.

День Национальной Гвардии Украины 26.03.16 г.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Мишенная установка 678 (МУ678).

1. Предназначение и общие понятия.

Мишенная установка 678 (МУ678),  предназначена для отработки навыков стрельбы по стандартным мишеням №6, №7, №8.

МУ678 - это мобильное, автономное устройство, которое может работать, как отдельно, так и создавать комплекс мишенных установок для отработки навыков стрельбы на различные дистанции с индивидуальным ручным заданием времени автоматического подъема мишени после её поражения.


Устройство позволяет устанавливать в него фанерные мишени-щиты толщиной 6-8 мм - по размерам мишеней №6,7,8, соответствующих руководству по стрельбам.

Установка представляет собой металлический короб, в котором находятся:

-двигатель с редуктором;

-подъемный механизм с лапами крепления мишени;

-электронный блок с таймером задержки подъема мишени и таймером активации датчика удара;

-концевые выключатели;

-подсветка мишени для выполнения ночных стрельб;

-аккумуляторная батарея;

Устройство работает от штатной аккумуляторной батареи 12В, емкостью 7А/ч.

Аккумуляторная батарея заряжается при помощи зарядного устройства, которое входит в комплект мишенного оборудования. При использовании штатных аккумуляторов 7А/ч, устройство обеспечит порядка 300-500 подъемов, в зависимости от степени зарядки аккумулятора, его срока эксплуатации, а так же температурного режима и погодных условий. При необходимости, мишенная установка имеет возможность подключения выносного аккумулятора через выводные клеммы.

Размер установки:

Длина – 750 мм.

Ширина – 400 мм.

Высота - 500 мм (без фанерной мишени).

Вес (без фанерной мишени) около 40 кг.

 2. Принцип работы МУ678.

В ходе выполнения упражнений, при попадании пули в фанерную мишень срабатывает датчик удара, который дает команду на включение двигателя. Двигатель вращает вал, который опускает фанерную мишень в горизонтальное положение до срабатывания первого концевика, который прерывает вращение двигателя и включает таймер задержки поднятия мишени. После отработки заданного времени таймером задержки подъема, включается двигатель который вращающает вал с подъемом фанерной мишени в вертикальное исходное положение. При достижении мишени вертикального положения срабатывает второй концевик, который выключает двигатель и включает таймер задержки активации датчика удара. После отработки времени задержки таймера (рекомендовано около 2 секунд), необходимого для успокоения вибрации фанеры, активируется датчик удара. Находясь в вертикальном положении, мишень готова к очередному принятию поражения.

3. Подготовка и настройка МУ678.

МУ678 устанавливается на позицию в подготовленный приямок, окоп или защищенное от прямого попадания заряда место.

В устройство устанавливается фанерная мишень (№6, №7, №8) толщиной 6-8 мм.

Установка пружин.

В данной конструкции мишенной установки используются компенсаторные пружины, облегчающие подъем и опускание мишени. Пружины устанавливаются внутри корпуса мишенной установки Для установки, замены или снятия пружины следует открутить крепежный болт с тыльной стороны верхней крышки, снять крышку и установить соответствующую пружину на штатные анкерные крюки. Пружина должна быть в положении легкой натяжки (не провисать). Не следует перетягивать пружину.

В комплекте изделия поставляется 2 пружины разной степени упругости. Для установки мишени №7 устанавливается пружина диаметром пружинной проволоки 3 мм. Для мишени №8 пружина с диаметром пружинной проволоки 4 мм.

Для использования мишени №6 пружины не устанавливается.

ВНИМАНИЕ! ВАЖНО!_____________________________________________________________________

Обращаем внимание на важность установки соответствующих пружин для конкретных мишеней! В противном случае, - это может вывести мишенную установку из строя!

Запрещается включение мишенной установки с установленными пружинами без установленных соответствующих этим пружинам фанерных мишеней!

Строго!

Для мишени №7 - устанавливается пружина диаметром пружинной проволоки 3 мм.

Для мишени №8 - устанавливается пружина диаметром пружинной проволоки 4 мм.

Проверка работы мишенной установки возможна без пружин и  без установки фанерных мишеней или с установкой мишени №6, которая не требует применения компенсаторных пружин.

Проверка работы мишенной установки с мишенями №7 и №8 возможна только совместно с соответствующими этим мишеням пружинами.

После окончания стрельб, следует:

1. Выключить тумблер питания мишенной установки.

2. Снять фанерную мишень.

3. Снять пружину (если она установлена).

4. Отключить оборудование от источника питания, путем снятия соответствующих клемм проводов от аккумуляторной батареи.

5. При необходимости, батарею следует зарядить при помощи прилагаемого в комплекте зарядного устройства.

_____________________________________________________________________

Электронный блок.

Под верхней защитной крышкой изделия размещен электронный блок с датчиком удара и двумя таймерами задержки. Регуляторы таймеров установлены на боковой стороне электронного блока.

Датчик удара.

Датчик удара представляет собой электронное устройство с пьезопластиной собранное в прозрачном пластиковом корпусе, которое установлено под крышкой изделия на электронном блоке. Датчик имеет две зоны воздействия и два регулятора уровня срабатывания. Для регулировки уровня срабатывания мишени используется только правый регулятор. Левый регулятор не подключен. Для регулировки уровня срабатывания используйте плоскую отвертку. Поворотом регулятора против часовой стрелки уровень срабатывания будет менее чуствительным. Поворотом регулятора по часовой стрелке устанавливается более чуствительное срабатывание датчика.

При поставке мишенной установки изготовитель устанавливает уровень срабатывания датчика по умолчанию, как для закрытых помещений.  При необходимости, отрегулируйте уровень срабатывания датчика под конкретные погодные условия. При нахождении мишени в вертикальном положении покоя  сделайте небольшой точечный удар концом отвертки для определения чуствительности мишени к поражению. При должном срабатывании в корпусе датчика кратковременно загорится индикатор - красный светодиод и произойдет опускание мишени в горизонтальное положение. В случае необходимости, произведите регулировку уровня срабатывания. При ветренной погоде датчик удара следует устанавливать с меньшей чуствительностью.

Таймеры задержки.

Верхним регулятором устанавливается время задержки подъема мишени после поражения от 0 до 30 секунд. Крайнее положение регулятора против часовой стрелки соответствует минимальному времени задержки - 0 секунд. Крайнее положение регулятора по часовой стрелки соответствует максимальному времени задержки - около 15 секунд.  Для отработки навыков стрельбы и рационального применения мишенной установки в подразделениях рекомендуем  устанавливать время задержки подъема мишени около 1-2 секунд. Этого достаточно для фиксации поражения мишени, а так же позволит оперативно проводить занятия по стрельбам. При необходимости, таймер задержки подъема мишени может быть уставновлен на паузу - до 15 секунд.

Нижним регулятором установливается время задержки активации датчика удара.  Это необходимо для исключения раннего срабатывания устройства после подъема мишени, её остаточной вибрации и дальнейшей подготовки к принятию очередного удара. Крайнее положение регулятора против часовой стрелки соответствует минимальному времени задержки - 0 секунд. Крайнее положение регулятора по часовой стрелки соответствует максимальному времени задержки - около 15 секунд.   Рекомендуется устанавливать задержку на активацию датчика удара около 2 секунд. Этого времени достаточно что бы после поднятия мишени её состояние стабилизировалось и исключилось ложное срабатывание мишени как пораженной. Данная регулировка так же важна при ветренной погоде. Установите время активации датчика удара опытным путем. После поднятия мишени в вертикальное положение активацию датчика можно услышать по соответствующему щелчку реле в электронном блоке. Это означает, что мишень готова к принятию удара.

Стрелку следует брать во внимание, что после поднятия мишени, необходимо выдержать паузу соответствующую времени задержки датчика удара, для выполнения следующего выстрела.


4. Техническое обслуживание.

4.1 Своевременно заряжайте аккумуляторную батарею при помощи комплектуемого зарядного устройства. Соблюдайте полярность подключения зарядного устройства к аккумуляторной батареи. Соблюдайте полярность подключения соответствующих клемм питания устройства к аккумуляторной батареи. Недопускать глубокого разряда аккумуляторной батареи. Исключить возможность короткого замыкания между клеммами аккумуляторной батареи.

При длительном хранении необходимо извлекать аккумуляторную батарею из установки. При длительном хранении аккумуляторную батарею необходимо заряжать не менее 1 раза в 4-6 месяцев для исключения её саморазряда.

4.2 Перед эксплуатацией МУ678 необходимо проверять все крепежные элементы. При необходимости подтянуть болты и гайки при помощи соответствующего для этого исправного инструмента. Проверять подвижные узлы на допустимые люфты и свободу вращения.

4.3 Регулярно проводить чистку МУ678 от пыли, грязи, влаги. Регулярно проводить смазку подвижных и вращающихся узлов.

4.4 Не допускать прямого попадания зарядов в корпус МУ678.

4.5 Не допускать падения и переворачивания МУ678.

4.6 Хранить МУ678 в горизонтальном штатном положении. Не допускать хаотичного складирования и транпортирования, что может привести к поломке устройства.

4.7 Применять фанерные мишени только толщиной 6-8 мм, соблюдая штатные размеры согласно руководству по стрельбам, а именно №6, №7, №8.

5. Комплектация.

В комплект входит:

Мишенная установка МУ678 в сборе - 1 моноблок.

Пружина диаметром пружинной проволоки 3 мм - 1 шт.

Пружина диаметром пружинной проволоки 4 мм - 1 шт.

Аккумуляторная батарея 12В7А/ч - 1 шт.

Зарядное устройство 12В/1А - 1 шт.

Инструкция по эксплуатации.
